Installation Drawings
72

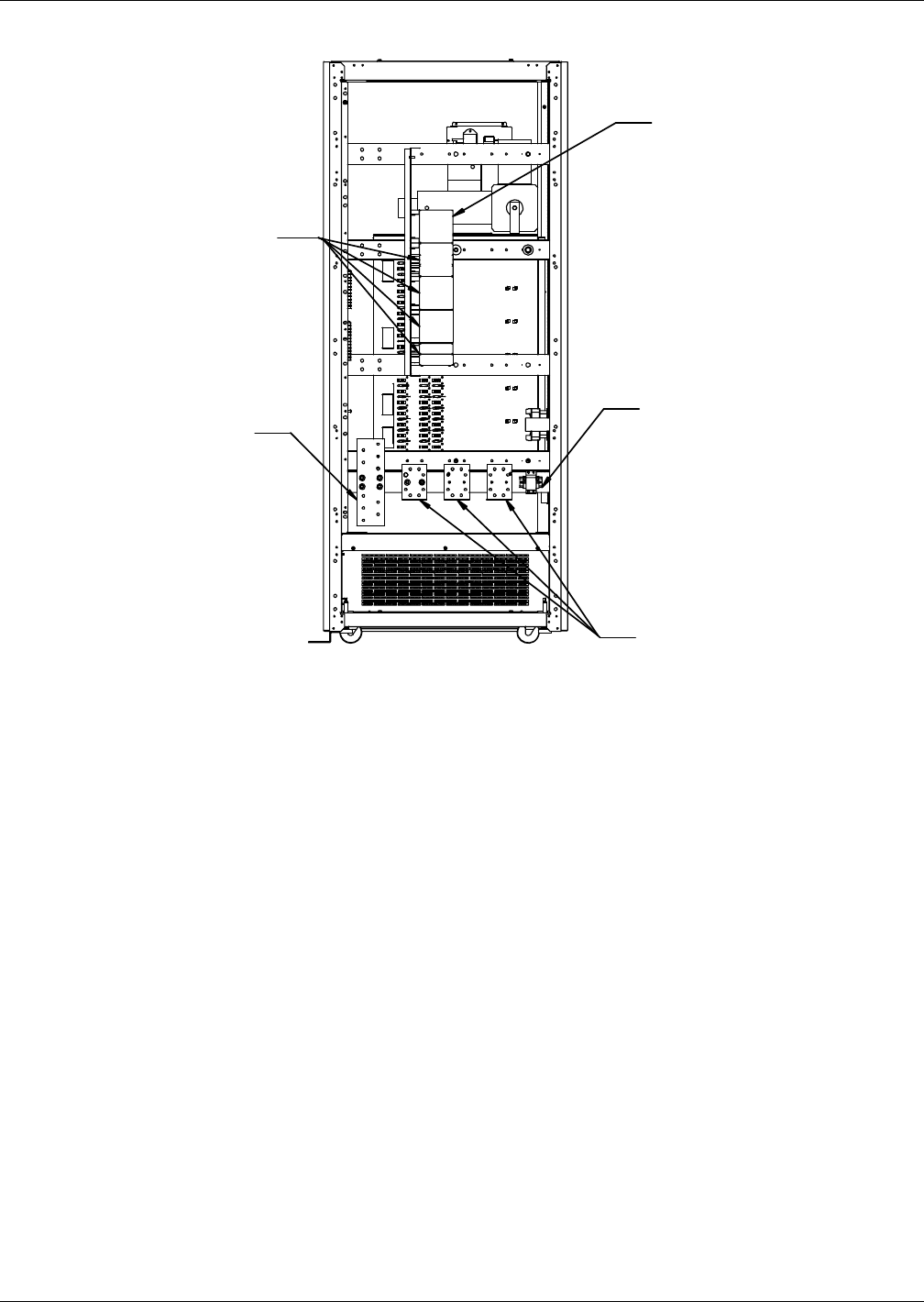

Figure 46 Main component location drawing Liebert
®
NX
480V, CB2, CB3, CB4 configurations
System
Bypass
Kirk-Key
Fuse
Disconnect
System
Output
Busbars
Ground
Busbar
UPS
Output
Breakers
FRONT
